Page 38 - Besenzoni

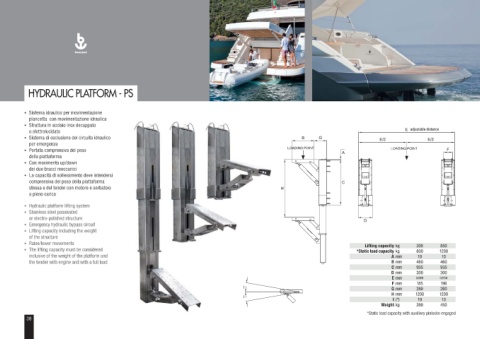

HYDRAULIC PLATFORM - PS

• Sistema idraulico per movimentazione
plancetta con movimentazione idraulica
• Struttura in acciaio inox decappato
adjustable distance
o elettrolucidato
• Sistema di esclusione del circuito idraulico
per emergenza
• Portata comprensiva del peso
della piattaforma
• Con movimento up/down
dei due bracci meccanici
• La capacità di sollevamento deve intendersi
comprensiva del peso della piattaforma
stessa e del tender con motore e serbatoio
a pieno carico

• Hydraulic platform lifting system
• Stainless steel passivated
or electro-polished structure
• Emergency hydraulic bypass circuit
• Lifting capacity including the weight
of the structure
• Raise/lower movements
Lifting capacity kg 300 850
• The lifting capacity must be considered *Static load capacity kg 800 1200
inclusive of the weight of the platform and A mm 10 10
the tender with engine and with a full load B mm 460 460
C mm 935 935
D mm 300 300
E mm CUSTOM CUSTOM
F mm 185 196
G mm 260 260
H mm 1200 1200
I (°) 10 10
Weight kg 260 450
*Static load capacity with auxiliary pinlocks engaged
