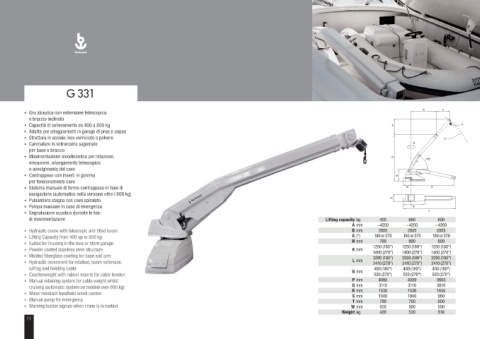

G 331

• Gru idraulica con estensione telescopica
e braccio inclinato
• Capacità di sollevamento da 400 a 800 kg
• Adatta per alloggiamenti in garage di prua o poppa
• Struttura in acciaio inox verniciato a polvere
• Carenature in vetroresina sagomate
per base e braccio
• Movimentazione oleodinamica per rotazione,
elevazione, allungamento telescopico
e avvolgimento del cavo
• Contrappeso con inserti in gomma
per tensionamento cavo
• Sistema manuale di fermo contrappeso in fase di
navigazione (automatico nella versione oltre i 600 kg)
• Pulsantiera stagna con cavo spiralato
• Pompa manuale in caso di emergenza
• Segnalazione acustica durante le fasi
di movimentazione Lifting capacity kg 400 600 800
A mm ~4250 ~4250 ~4200
• Hydraulic crane with telescopic and tilted boom B mm 2805 2805 2805
• Lifting Capacity from 400 up to 800 kg G (°) 180 or 270 180 or 270 180 or 270
H mm 760 800 800
• Suited for housing in the bow or stern garage
1250 (180°) 1250 (180°) 1250 (180°)
• Powder coated stainless steel structure K mm
1400 (270°) 1400 (270°) 1400 (270°)
• Molded fi berglass cowling for base and arm 3290 (180°) 3290 (180°) 3290 (180°)
• Hydraulic movement for rotation, boom extension, L mm 3410 (270°) 3410 (270°) 3410 (270°)
luffi ng and hoisting cable 400 (180°) 400 (180°) 400 (180°)
N mm
• Counterweight with rubber inserts for cable tension 520 (270°) 520 (270°) 520 (270°)
• Manual retaining system for cable weight whilst P mm 4000 4000 3600
cruising (automatic system on modesl over 600 kg) Q mm 3110 3110 3010
R mm 1530 1530 1650
• Water resistant handheld wired control
S mm 1040 1040 960
• Manual pump for emergency T mm 780 780 850
• Warning buzzer signals when crane is in motion W mm 500 500 500
Weight kg 420 530 810
