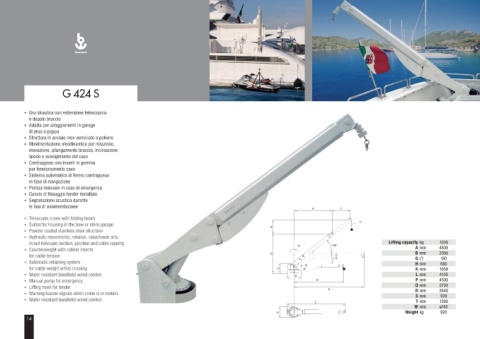

G 424 S

• Gru idraulica con estensione telescopica
e doppio braccio
• Adatta per alloggiamenti in garage
di prua o poppa
• Struttura in acciaio inox verniciato a polvere
• Movimentazione oleodinamica per rotazione,
elevazione, allungamento braccio, inclinazione
snodo e avvolgimento del cavo
• Contrappeso con inserti in gomma
per tensionamento cavo
• Sistema automatico di fermo contrappeso
in fase di navigazione
• Pompa manuale in caso di emergenza
• Gancio di fi ssaggio tender installato
• Segnalazione acustica durante
le fasi di movimentazione

• Telescopic crane with folding boom
• Suited for housing in the bow or stern garage
• Powder coated stainless steel structure
• Hydraulic movements, rotation, raise/lower arm,
in/out telecopic section, junction and cable rapping Lifting capacity kg 1000
• Counterweight with rubber inserts A mm 4800
B mm 3500
for cable tension
G (°) 180
• Automatic retaining system H mm 680
for cable weight whilst cruising K mm 1050
• Water resistant handheld wired control L mm 4100
• Manual pump for emergency P mm 4500
• Lifting hook for tender Q mm 2700
R mm 2640
• Warning buzzer signals when crane is in motion
S mm 970
• Water resistant handheld wired control T mm 1260
W mm ø740
Weight kg 920
