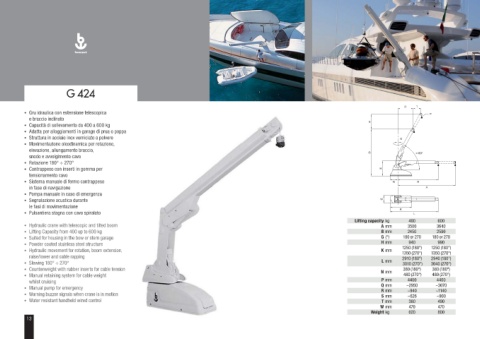

G 424

• Gru idraulica con estensione telescopica
e braccio inclinato
• Capacità di sollevamento da 400 a 600 kg
• Adatta per alloggiamenti in garage di prua o poppa
• Struttura in acciaio inox verniciato a polvere
• Movimentazione oleodinamica per rotazione,
elevazione, allungamento braccio,
snodo e avvolgimento cavo
• Rotazione 180° ÷ 270°
• Contrappeso con inserti in gomma per
tensionamento cavo
• Sistema manuale di fermo contrappeso
in fase di navigazione
• Pompa manuale in caso di emergenza
• Segnalazione acustica durante
le fasi di movimentazione
• Pulsantiera stagna con cavo spiralato
Lifting capacity kg 400 600
• Hydraulic crane with telescopic and tilted boom A mm 3500 3640
• Lifting Capacity from 400 up to 600 kg B mm 2450 2590
• Suited for housing in the bow or stern garage G (°) 180 or 270 180 or 270
• Powder coated stainless steel structure H mm 940 990
1250 (180°) 1250 (180°)
• Hydraulic movement for rotation, boom extension, K mm
1350 (270°) 1350 (270°)
raise/lower and cable rapping 2910 (180°) 2940 (180°)
• Slewing 180° ÷ 270° L mm 3010 (270°) 3040 (270°)
• Counterweight with rubber inserts for cable tension 380 (180°) 380 (180°)
N mm
• Manual retaining system for cable weight 480 (270°) 480 (270°)
whilst cruising P mm 4400 4400
• Manual pump for emergency Q mm ~2950 ~3070
R mm ~940 ~1140
• Warning buzzer signals when crane is in motion
S mm ~626 ~900
• Water resistant handheld wired control T mm 380 490
W mm 470 470
Weight kg 620 800
